墨鉅牌MGH4754是采用機(jī)械合金化(MA)技術(shù)生產(chǎn)的鎳基氧化物彌散強(qiáng)化(ODS)高溫合金，長期使用溫度范圍900℃~1100℃，較高的使用溫度可達(dá)1200℃。合金中納米級(≤50nm)Y2O。粉末具有較高的熱穩(wěn)定性和化學(xué)穩(wěn)定性，其強(qiáng)化作用可以維持到接近合金的熔點溫度。合金在高溫(>1000℃)條件下具有很高的強(qiáng)度和抗氧化性能，適于制作先進(jìn)航空發(fā)動機(jī)的導(dǎo)向葉片、導(dǎo)向器后篦齒環(huán)等。主要產(chǎn)品有熱擠壓棒材和熱軋板材等。

       MGH4754高溫合金的應(yīng)用概況及特性

       合金已用于制作航空發(fā)動機(jī)高壓渦輪導(dǎo)向器后篦齒環(huán)，批產(chǎn)和使用情況良好。該合金是帶方向性的新材料，合金經(jīng)熱擠壓工藝成形+熱處理后，組織為沿擠壓方向長大的粗大柱狀晶，長度可達(dá)十幾毫米，直徑也可達(dá)毫米級別，長徑比一般大于10:1。

       材料技術(shù)標(biāo)準(zhǔn)如下：

       GB/T 14992   高溫合金和金屬間化合物高溫材料的分類和牌號

       Q/5B 4035   MGH754合金制件技術(shù)條件

       MGH4754鎳基合金的熔煉和主要制造工藝采用各元素粉末、合金粉末以及Y2O。稀土氧化物粉末，在惰性氣體保護(hù)下經(jīng)機(jī)械合金化加工成合金粉，經(jīng)熱擠壓工藝成形。熱處理制度摘自Q/5B4035，各品種的標(biāo)準(zhǔn)熱處理(再結(jié)晶退火處理)制度為：1315℃×1h/AC。

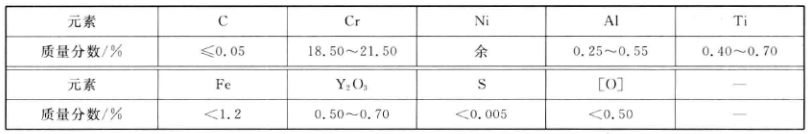

       MGH4754合金的化學(xué)成分摘自GB/T 14992，見表格參考：
