墨鉅牌GH4413是Ni-Cr基沉淀硬化型變形高溫合金，使用溫度小于850°C。合金加入w(Al+Ti)4.5%生成y'沉淀強(qiáng)化相，加入w(W+Mo)9%進(jìn)行固溶強(qiáng)化，并加入微量硼和鈰元素進(jìn)行晶界強(qiáng)化。合金具有較高的高溫強(qiáng)度和高溫塑性，綜合性能良好，組織穩(wěn)定。適于制造850°C以下工作的燃?xì)鉁u輪工作葉片。主要產(chǎn)品規(guī)格有熱軋和鍛制棒材、模鍛葉片。

       GH4413合金已用于制作燃?xì)廨啓C(jī)中的渦輪工作葉片等高溫結(jié)構(gòu)件。合金經(jīng)800°C、850°C和900°C長(zhǎng)期時(shí)效10000h后，組織穩(wěn)定，無(wú)TCP相析出。材料技術(shù)標(biāo)準(zhǔn)：GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號(hào)、Q/KJ. J02. 15 GH413鎳基高溫合金熱軋棒材技術(shù)條件！熔煉工藝采用真空感應(yīng)爐+真空自耗雙聯(lián)熔煉工藝。

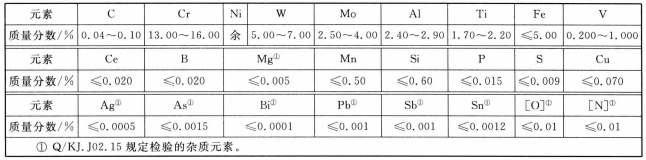

       GH4413合金化學(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自Q/KJ.J02.15，見(jiàn)表格表示：

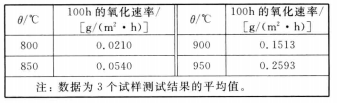

       GH4133合金的供應(yīng)狀態(tài)，棒材不經(jīng)熱處理、經(jīng)全面磨光或車光 后供應(yīng)：模鍛葉片經(jīng)零件熱處理后供應(yīng)。抗氧化性能，合金在空氣介質(zhì)中，不同溫度試驗(yàn)100h的氧化速率見(jiàn)表格表示：
