墨鉅牌GH4163是Ni-Cr-Co基沉淀硬化型的變形高溫合金，使用溫度可達(dá)850°C。合金在800°C以下具有較好的抗氧化性能，具有較高的屈服強(qiáng)度和蠕變強(qiáng)度，應(yīng)變時(shí)效裂紋傾向性小，抗冷熱疲勞性能好。合金具有滿意的成形性能和焊接性能。適于制作航空發(fā)動機(jī)主燃燒室和加力燃燒室的板材焊接結(jié)構(gòu)件和承力件， 墨鉅現(xiàn)在所主要產(chǎn)品規(guī)格有熱軋和冷軋板材、熱軋和鍛制棒材、冷拔（軋）無縫管和環(huán)形件等。

       該合金用于制作航空領(lǐng)域上的發(fā)動機(jī)火焰筒、加力筒體、安裝邊、安裝座和管件等，墨鉅所批產(chǎn)且供應(yīng)使用情況良好。但零件須在固溶狀態(tài)下進(jìn)行焊接，可采用點(diǎn)焊、縫焊和氣弧焊等方法進(jìn)行焊接。合金在高溫長期時(shí)效或長期應(yīng)力時(shí)效中，有n相析出。希望大家注意！

       合金在1150°C在固溶狀態(tài)下為單相奧氏體，有少量的MN和MC型碳化物析出，還有就是合金經(jīng)800°C長期時(shí)效后，析出y'相和M23C6，組成分別為Ni2.23、Co0.20、Mo0.08、AI0.20、Ti0.60和（Cr0.81、Ti0.09、Mo0.05、Co0.05 )23C6。在時(shí)效過程中發(fā)生y'相向密排六方n相的轉(zhuǎn)變，并析出M6C型碳化物, n相的組成為Ni2.56、CO0.44、Ti1.0。合金不同狀態(tài)的組織和析出相形貌見圖5-3?圖5-5。

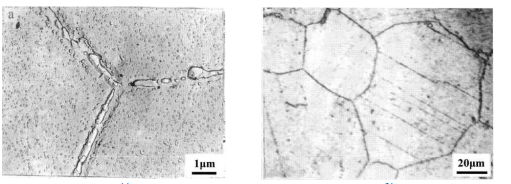

      GH4163合金經(jīng)固溶處理后的晶粒組織，HCl-HNO3-H2O，電解腐蝕情況：

      GH4163合金經(jīng)800°C、80MPa、500h應(yīng)力時(shí)效后的組織和析出相形貌，HCl-HNO3-H2O，電解腐蝕情況：

      GH4163合金經(jīng)長期時(shí)效后的組織和析出相形貌、（a）800°CX500h、（b） 800°C X l000h；HCl-HNO3-H2O，電解腐蝕情況：
